Siete cámaras, inspección de 360°, detección automática de defectos y hasta 400 piezas por minuto. General Inspection presenta una solución diseñada para controlar en línea bulones, tornillos, espárragos, piezas torneadas y otros componentes industriales. En la fabricación de elementos de fijación, el control de calidad ocupa un lugar cada vez más importante. Una pieza puede cumplir con las dimensiones especificadas y, sin embargo, presentar una grieta, rayadura, muesca, defecto superficial o irregularidad en su recubrimiento. Detectar estos problemas manualmente, especialmente en grandes volúmenes de producción, representa un desafío considerable. Allí es donde las tecnologías de inspección automática adquieren un papel estratégico.

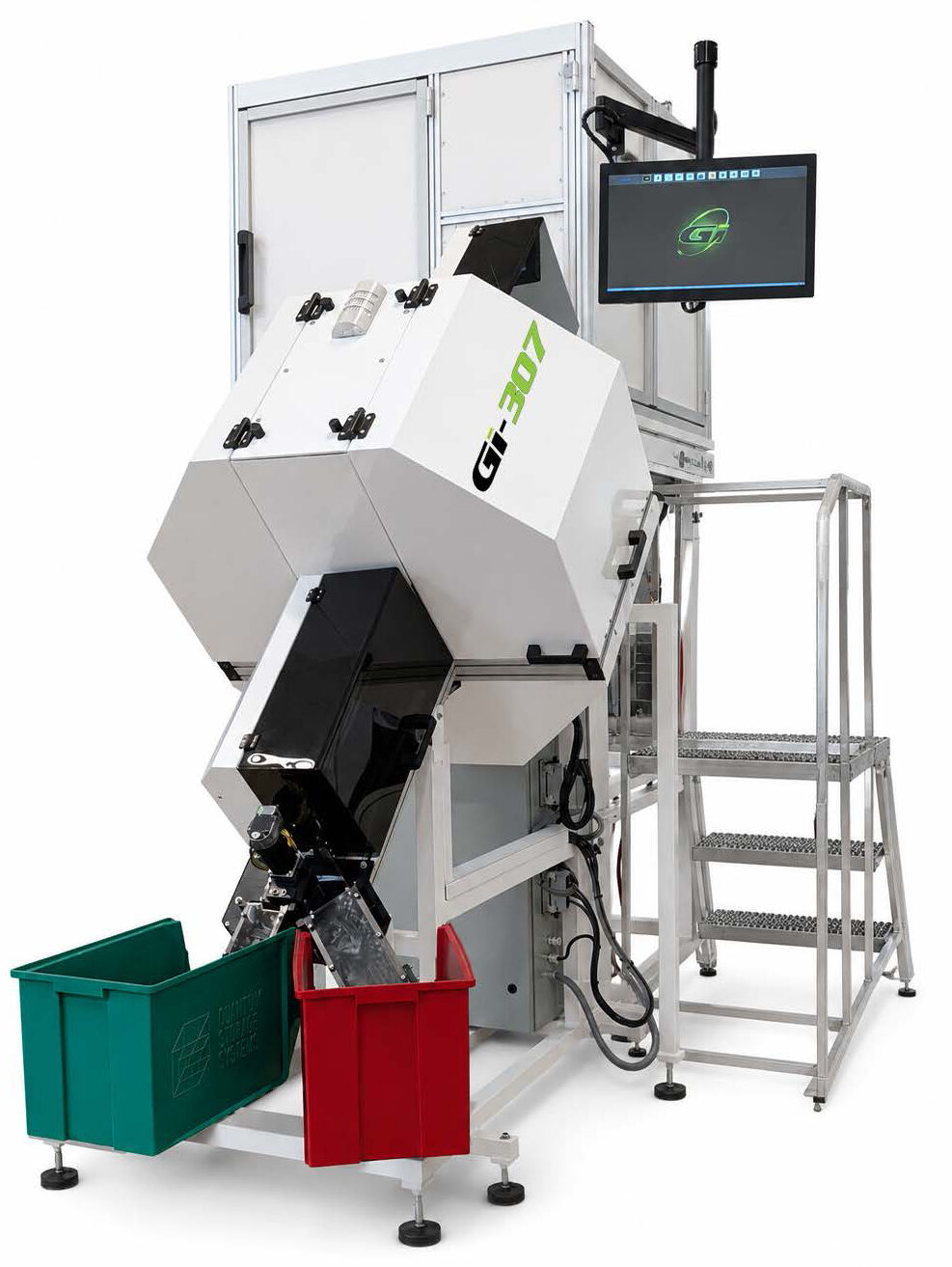

El Gi-307, desarrollado por General Inspection, combina inspección dimensional y detección de defectos visuales en un sistema de alta velocidad capaz de controlar hasta 400 piezas por minuto. Utiliza siete cámaras de alta resolución y un sistema de iluminación secuencial que permite obtener una cobertura completa de 360° de cada pieza, sin necesidad de rotarla ni entrar en contacto con ella.
- La propuesta apunta especialmente a fabricantes que necesitan controlar grandes cantidades de piezas manteniendo una inspección consistente y reduciendo la dependencia de la evaluación subjetiva del operador.
SIETE CÁMARAS PARA UNA INSPECCIÓN COMPLETA
Uno de los aspectos centrales del Gi-307 es su sistema de siete cámaras de alta resolución.

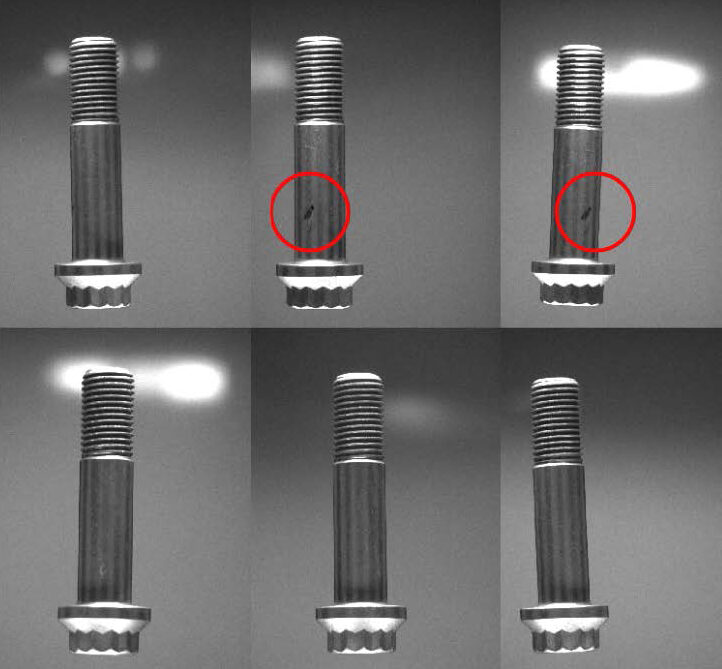

El funcionamiento se basa en una técnica de iluminación secuencial que alterna iluminación frontal y posterior mientras cada pieza atraviesa el equipo por una pista de gravedad. Así, una misma pieza puede observarse desde diferentes perspectivas y condiciones de iluminación durante una única pasada. La iluminación frontal está orientada principalmente a revelar defectos de superficie, mientras que la posterior genera una silueta nítida que facilita las mediciones dimensionales.
El sistema permite combinar en un mismo proceso dos controles que habitualmente requieren diferentes métodos de inspección. Por un lado, analiza longitudes, diámetros, roscas, radios, ángulos, concentricidad y rectitud. Por otro, detecta grietas, rayaduras, muescas, abolladuras, marcas y determinados defectos de recubrimiento y color. El resultado es una inspección que no se limita a verificar la medida de una pieza, sino que también determina si presenta defectos capaces de comprometer su calidad.
Una sola Pasada, sin Rotación
La inspección completa de 360° se realiza sin rotación y sin contacto. Mientras la pieza cae por la pista de gravedad, las cámaras registran las diferentes vistas mediante iluminación secuencial, obteniendo información tanto de su geometría como de su superficie. Esta metodología resulta especialmente apropiada para líneas de producción de alta velocidad, donde detener, manipular o reposicionar individualmente cada componente podría afectar significativamente el ritmo de fabricación.
DEL PLANO DE LA PIEZA A LA INSPECCIÓN AUTOMÁTICA

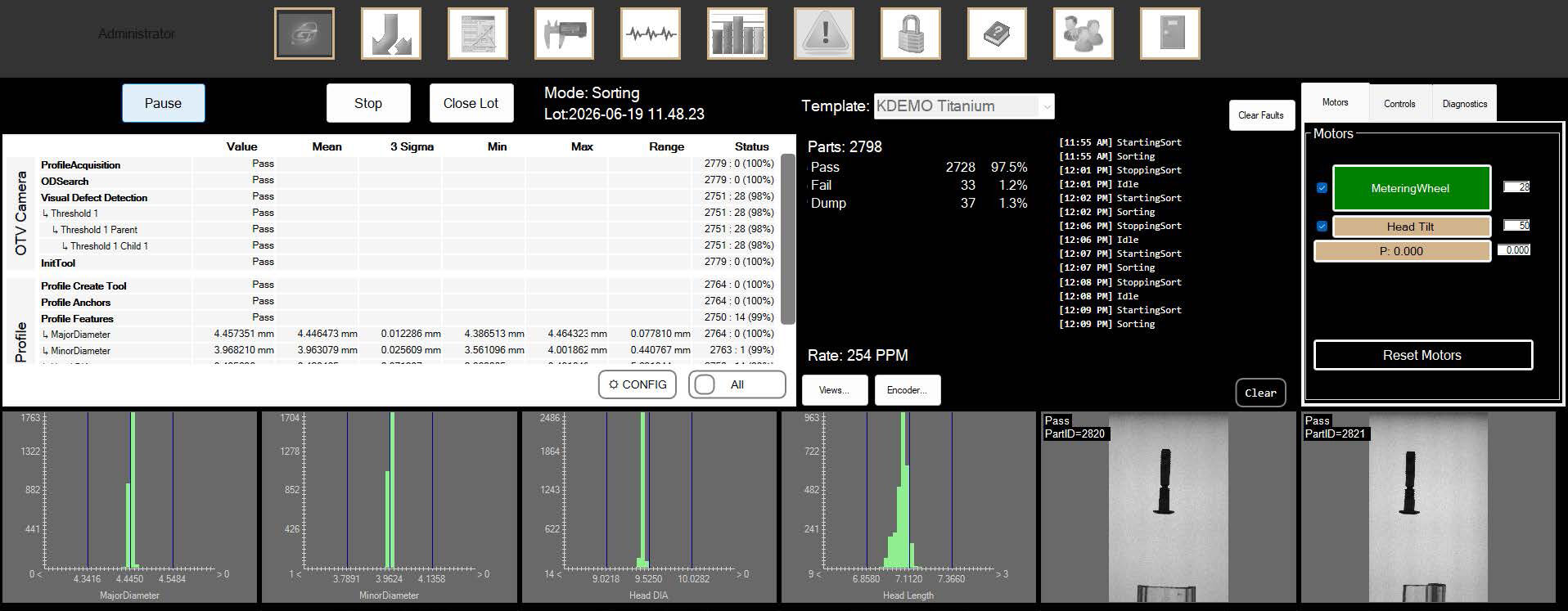

Otro componente fundamental es el software. El Gi-307 utiliza un software propietario de General Inspection basado en menús, que permite introducir directamente las especificaciones correspondientes al plano de la pieza. Los parámetros de inspección se definen a partir de las características que debe cumplir el componente, incluyendo dimensiones y tolerancias. La información obtenida por las cámaras se compara posteriormente con esas especificaciones y, cuando identifica una característica fuera de tolerancia o un defecto superficial, lo señala automáticamente. El fabricante destaca además un panel de clasificación en tiempo real, donde pueden observarse los resultados de aprobado/rechazado, la velocidad de producción y las mediciones correspondientes a cada característica. Esto convierte la inspección en una fuente permanente de información sobre el proceso productivo: no solo permite detectar piezas defectuosas, sino también visualizar el comportamiento de las variables controladas.
RECHAZO AUTOMÁTICO DE LAS PIEZAS DEFECTUOSAS
Una vez identificado un defecto o una condición fuera de tolerancia, el sistema no depende de la decisión del operador para separar la pieza.
El Gi-307 utiliza una compuerta motorizada inteligente que separa automáticamente las piezas buenas de aquellas que no cumplen con los parámetros establecidos, a velocidades de hasta 400 piezas por minuto.
En una línea de alta velocidad, detectar un defecto pero dejar su separación en manos de una operación manual introduciría nuevamente un factor de variabilidad. La lógica del Gi-307 busca integrar inspección y clasificación dentro de una misma operación automatizada.
DETECCIÓN DE GRIETAS Y DEFECTOS SUPERFICIALES
Determinados defectos pueden resultar especialmente difíciles de identificar mediante una inspección convencional. Las grietas, por ejemplo, pueden ser muy pequeñas y no siempre resultan evidentes a simple vista.
Para aplicaciones que requieren un nivel adicional de control, General Inspection ofrece una estación específica de detección de grietas equipada con diez cámaras.
Según el fabricante, esta estación está destinada a detectar grietas, costuras y roturas en el diámetro exterior de cabezas de bulones, hexágonos y bridas.
El sistema también contempla una estación de visión para analizar el alojamiento de la cabeza, permitiendo identificar problemas relacionados con alojamientos Torx, punzones dañados o alojamientos faltantes.
Estos controles resultan relevantes cuando la geometría de la cabeza y el estado del alojamiento forman parte de las especificaciones funcionales de la pieza.
OPCIONES DE INSPECCIÓN
El Gi-307 puede configurarse con diferentes sensores o estaciones opcionales, de acuerdo con las necesidades de cada aplicación:
- Estación de visión sobre el eje.
- Estación de corrientes de Foucault.
- Estación de detección de grietas con diez cámaras.
- Estación de inspección superficial de rodamientos con cuatro cámaras.
Esta arquitectura permite adaptar el sistema a diferentes necesidades de inspección, en lugar de utilizar una única configuración para todas las piezas.
CAMBIAR DE PIEZA SIN HERRAMIENTAS
En una fábrica que produce diferentes referencias, la velocidad de cambio de formato puede ser tan importante como la velocidad de inspección.
El Gi-307 fue diseñado considerando esta necesidad. El fabricante destaca un sistema de cambio rápido sin herramientas, donde el operador ajusta el ancho de la pista para adaptar el equipo a otra pieza.
En lugar de utilizar diferentes placas de regulación, el ajuste se concentra en un único punto, reduciendo los tiempos improductivos entre lotes. La máquina incorpora además un diseño compacto y accesos destinados a facilitar el mantenimiento.
Las principales cifras del Gi-307
- 400 piezas/minuto
Capacidad máxima de inspección indicada por el fabricante. - 35 mm
Diámetro máximo de pieza. - 150 mm
Longitud máxima de pieza. - 7 cámaras
Cámaras de alta resolución para la inspección estándar. - 360°
Cobertura dimensional y superficial.
DISEÑADO PARA LA INDUSTRIA DE LA FIJACIÓN
Aunque el Gi-307 puede utilizarse en diferentes sectores industriales, el fabricante destaca entre sus aplicaciones los elementos de fijación y componentes torneados de precisión. El sistema está preparado para inspeccionar piezas de hasta 35 mm de diámetro y 150 mm de longitud.
Entre las aplicaciones mencionadas aparecen:
- Bulones grandes para la industria automotriz.
- Elementos de fijación para la industria aeroespacial.
- Bulones.
- Tornillos.
- Espárragos.
- Piezas torneadas.
- Piezas estampadas.
La variedad de componentes demuestra que la propuesta no está limitada a una determinada familia de bulones. La combinación de inspección dimensional y análisis visual permite abordar diferentes geometrías y procesos de fabricación.
Para fabricantes que trabajan con numerosas referencias, la posibilidad de realizar cambios de formato rápidamente adquiere además una importancia adicional.
AUTOMATIZAR NO ES SOLAMENTE INSPECCIONAR
El concepto desarrollado alrededor del Gi-307 no termina en la cámara. General Inspection también plantea alternativas para automatizar la alimentación, manipulación y envasado de las piezas.
El equipo puede combinarse con diferentes sistemas de alimentación según el volumen de producción, tipo de pieza y presupuesto.
Entre las opciones se encuentran:

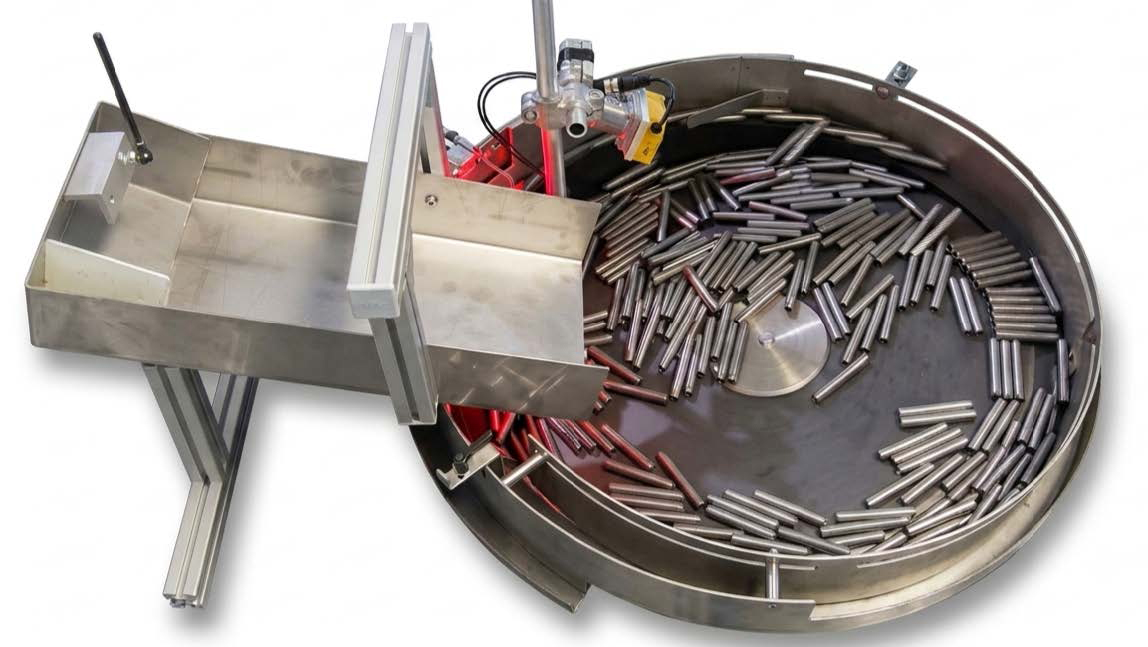

- Alimentadores centrífugos, con tolva y diseñados para una manipulación cuidadosa y cambios sencillos.

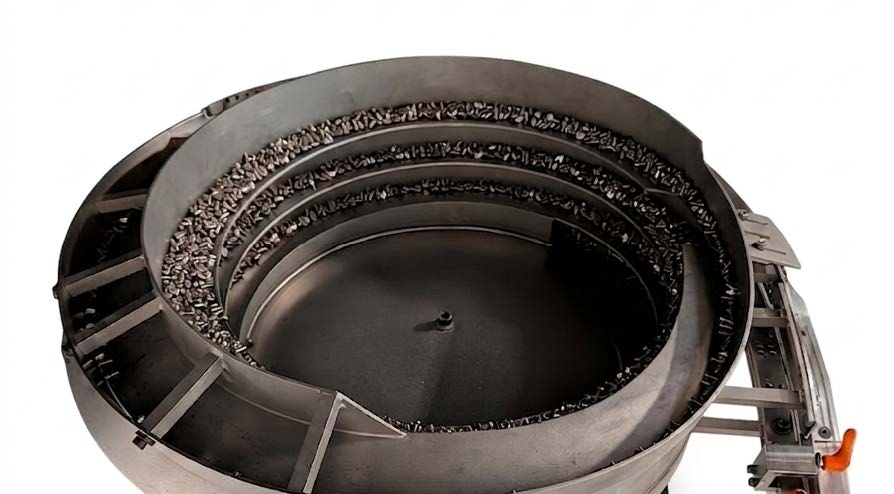

- Alimentadores vibratorios, orientados a aplicaciones de alta producción y concebidos como una alternativa robusta y de bajo costo.

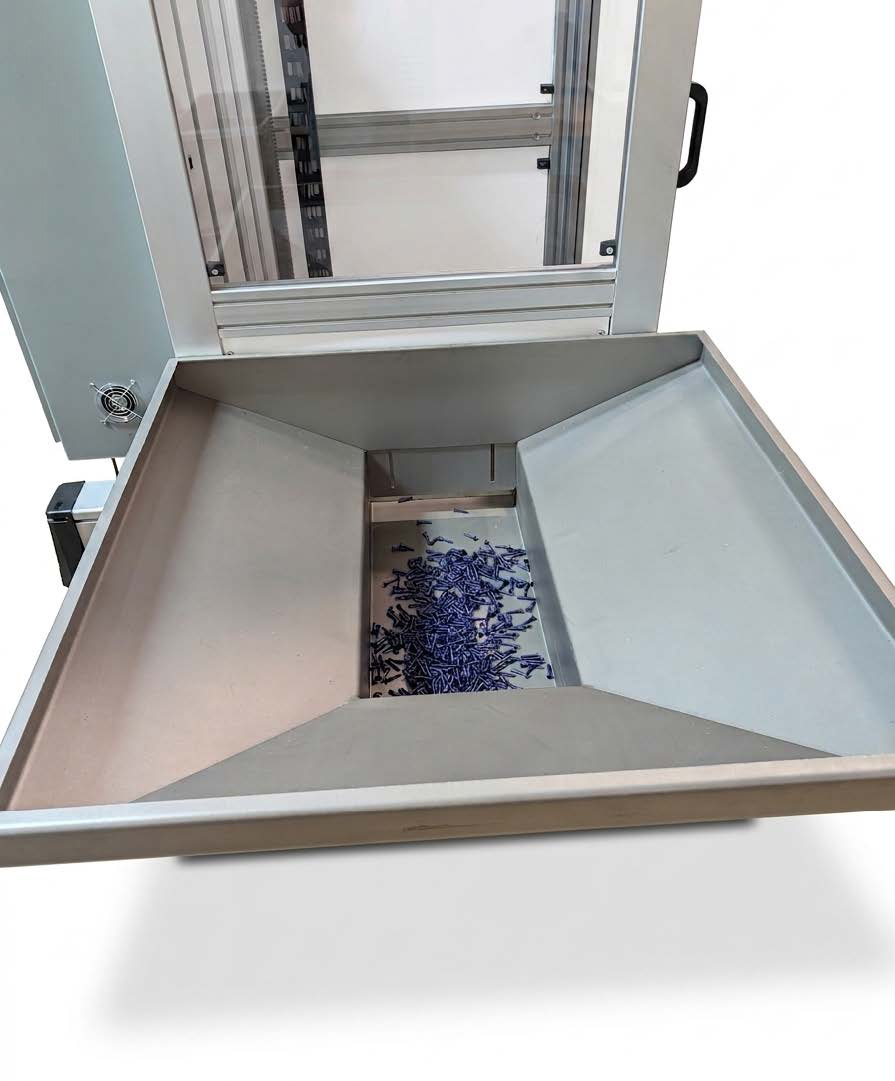

- Tolva con elevador de cangilones, destinada a proporcionar alimentación continua para productos a granel.
- Sistema automático de envasado, con manipulación cuidadosa y encajonado automático.
De esta manera, la inspección puede integrarse dentro de una solución más amplia de automatización de la línea.
INTELIGENCIA ARTIFICIAL APLICADA AL CONTROL DE CALIDAD
La evolución de los sistemas de inspección también incorpora herramientas de inteligencia artificial. General Inspection señala que la IA ya forma parte de su plataforma y que su utilización se extiende a tres áreas: sistemas, software y servicio.
En los sistemas, contribuye a inspecciones más inteligentes y confiables. En el software, se aplica para perfeccionar la detección y el análisis de defectos. Y en el área de servicio, la compañía indica que está implementándola para ofrecer un soporte más rápido y con mayor capacidad de respuesta.
Esta evolución refleja una tendencia que está transformando el control de calidad industrial: pasar de una inspección basada principalmente en la observación a sistemas capaces de capturar, analizar y tomar decisiones automáticamente sobre grandes cantidades de datos.
UNA NUEVA GENERACIÓN DE CONTROL EN LÍNEA
La calidad de un elemento de fijación no depende exclusivamente de que sus dimensiones estén dentro de tolerancia. Una pieza puede presentar una medida correcta y, al mismo tiempo, contener un defecto superficial, una grieta, una marca o una irregularidad que comprometa su utilización.
Por eso, combinar diferentes tipos de inspección en un mismo proceso constituye uno de los principales desafíos de la automatización aplicada a la fabricación de fijaciones.
El Gi-307 de General Inspection aborda ese desafío mediante siete cámaras de alta resolución, iluminación frontal y posterior, análisis dimensional, detección de defectos, software de inspección, rechazo automático y opciones adicionales de sensores.
A esto suma una capacidad de hasta 400 piezas por minuto, cambios de formato sin herramientas y posibilidades de integración con sistemas automáticos de alimentación y envasado.
Para una industria donde productividad y calidad deben avanzar simultáneamente, automatizar el control deja de ser solamente una herramienta para detectar piezas defectuosas. También permite hacer más consistente el proceso productivo, reducir la dependencia de la inspección manual y obtener información en tiempo real sobre lo que ocurre en la línea.
El desafío para la industria de la fijación es claro: producir más rápido, con mayor precisión y con sistemas de control capaces de acompañar la velocidad de las modernas líneas de fabricación.
GENERAL INSPECTION — GI-307
Inspección Visual & Dimensional de Alta Velocidad
- Hasta 400 piezas por minuto.
- Hasta 35 mm de diámetro.
- Hasta 150 mm de longitud.
- 7 cámaras de alta resolución.
- Inspección de 360°.
- Detección automática de defectos.
- Medición dimensional.
- Rechazo automático de piezas.
- Cambio de formato sin herramientas.
- Sensores y estaciones de inspección opcionales.
- Opciones de alimentación y envasado automatizados.
